Beskrivelse af et Terreatrisk antenne-anlæg med flere Danske og udenlandske TV stationer.

Bemærk venligst, at siden ikke bliver opdateret m.h.t. kanaler, frekvenser og TV stations navne


Få din egen event tæller gratis. Klik på tælleren ovenfor

DVB-T2 står for Digital Video Broadcasting-Terrestrial, anden version. Det bliver afløseren for DVB-T inden for de næste 2 år (i 2014). Vær derfor opmærksom på IKKE at købe de nu nedsatte fladskærme, der kun har en DVB-T tuner. Naturligvis skal tuneren også være med MPEG4. En fladskærm med betegnelsen MPEG4 og DVB-T2 tuner samt Boxer godkendt vil være velegnet såvel for det Danske TV2 betalings TV og DR1 gratis TV. Boxer går allerede over til HDTV (d.v.s. DVB-T2 tuner) fra den 1. april 2012. Hvis du vil se HDTV, skal du se dig for, når du køber en ny fladskærm. Se her.

Klik på billedet, så kommer du til regneprogrammet
Fra den 15. oktober 2007 er Sverige gået over til at sende digital TV på alle kanaler.
Fra den 1. november 2009 sende Danmark også kun digital TV på alle kanaler.
Fra den 11. januar 2012 bliver TV2 en betalingskanal i MPEG4.
Klik på billedet, så kommer du til regneprogrammet.

Har du fået digital TV? Kan du ikke se Sverige så godt mere, efter de har skiftet til Digital TV, så kunne det være, at din antenne står i den gamle retning mod Hörby og ikke mod Malmö og/eller din antenneforstærker/antennefiltre/antennekabel ikke passer til alle de nye MUX kanaler - frekvenser? I Køge Bugt området er den nærmeste sender for de 5 digitale MUX kanaler placeret i Malmö ved travbanen i Jägersro. Gå ind på Teracom websted og læs mere om dækningen af Svenske TV sendemaster i dit område (Øst Sjælland). Du kan også finde dækning af de Danske sendemaster i dit område på DigitaltTV.

De Svenske digitale kanaler fra Malmö sendes på fem MUX kanaler:

* MUX 1 kanal 33 (570 MHz). TV Programmer: SVT2 Västnytt, Kunkapskanalen, SVT2 Sydnytt, SVT1 Sydnytt, SVT1 Västnytt og SVTB/SVT24,

* MUX 2 kanal 43 (650 MHz), TV Programmer: TV4 Malmö, CNN, TV11, TV4 Film, TV4 Fakta, TV6 og Sjuan Malmö. Betalingskanaler men TV4 Malmö og TV6 er fri.

* MUX 3 kanal 41 (634 MHz), TV Programmer: Disney Channel, TV3, VH-1, C+ Hits, C+ First, C+ Sport1, Kanal 5, og TV8. Alle betalingskanaler.

* MUX 4 kanal 25 (506 MHz), TV Programmer: TV10, Nickelodeon, Comedy Central, Eurosport, TLC, Kanal 9, MTV, Discovery, Eurosport 2, Cartoon Network.
  Alle betalingskanaler kan ikke ses i Danmark.

* MUX 5 kanal 22 (482 MHz), TV Programmer: TCM, BBC World News, Animal Planet, Discovery Science, Disney XD, Showtime, TNT7, Star!, TV4 Sport,
  Kanal Global, Silver, Axess TV og C+ Series. Alle betalingskanaler kan ikke ses i Danmark.

* MUX 6 kanal 27 (522 MHz). Kun MPEG4 TV Programmer: Kanal 5 HD, MTVN HD, SVT1 HD, TV3 HD og TV4 HD. Alle betalingskanaler kan ikke ses i Danmark.

* MUX 7 kanal 10 (213 MHz). Kun MPEG4 TV Programmer: C+ HD, National Geographic, SVT2 HD. Alle betalingskanaler kan ikke ses i Danmark.

* MUX 1 kanal 33 er de gratis jordbaserede (terrestriske) svenske programmer.

* MUX 2 kanal 43 sender både gratis programmer og betalings programmer.

* MUX 3 kanal 41 (634 MHz), MUX 4 kanal 25 (506 MHz), MUX 5 kanal 22 (482 MHz), MUX 6 kanal 27 (522 MHz) og MUX 7 kanal 10 (213 MHz)
  er rene betalingskanaler. Sendeeffekten for Malmö (Jägersro) er 8 kW. En anden hjælpe sender ligger i Helsingborg (Olympia) sender med 2 kW.

Da vi havde analog TV, skulle hvert TV program have sin egen frekvens at sende på, derfor også sin egen kanal. Eks. SVTV2 var på kanal 33 (570 MHz), SVTV1 på kanal 43 (650 MHz) og SVTV4 på kanal 50 (706 MHz). Det betød, at en antenneforstærker skulle være i stand til at dække disse tre frekvenser. Derfor blev der fremstillet selektive antenneforstærker, som passede til de lokale områder for sendemaster. Har du en sådan antenneforstærker, er det ikke sikkert, at alle de nye TV kanaler vil gå rent igennem med et klokkeklart billede eller sagt på en anden måde uden mosaik eller frysning af billedet.

Et af de førende firmaer i antenneudstyr - Triax - fremstiller en bredbåndsforstærker, som dækker hele UHF området for TV. De digitale terrestriske TV kanalerne går fra kanal 21 (474 MHz) til kanal 69 (858 MHz), og det er lige, hvad antenneforstærkeren MFA 308 dækker og endda med to indgange. (Jeg tror den er udsolgt 20016) Et for en dansk TV antenne og et for en svensk TV antenne. I Sønderjylland for en tysk TV antenne. Der til kommer en VHF indgang for FM radio. Alle tre indgange er med variabel forstærkning, så signalstyrken kan tilpasses det bestående kabelnet i huset. Terrestrisk betyder blot "land" eller "jord". Derfor "jordbaserede" antennemaster.

Antenneforstærkeren skal tilsluttes en netdel, som kan give 12 til 24V ud og med en strøm på min. 50 mA. Denne findes også i to udgaver. En med 1 udgang til forsyning af én streng med flere TV og en med 2 udgange til forsyning af to strenge med flere TV.

Jeg fik problemer med at se Danmark og Sverige, hvis jeg tilsluttede to antenner - UNIX 52 (DK) og UNIX 100 (SE) til forstærkeren MFA 308. Det gav "støj" i form af mosaik til sort skærm, hvis forstærkningen blev skruet lidt for meget op for begge indgange. Men hvis forstærkningen ikke blev skruet op for begge indgange, kunne jeg ikke modtage Kanal KBH og visse Svenske kanaler. Så hele øvelsen var omsonst, hvis ikke jeg fik en god ide. Danmarks antenne UNIX 52 blev afmonteret fra indgang UHF 1 og potentiometret blev drejet på min. Sveriges antenne UNIX 100 forblev på indgangen UHF 2 og forstærkningen blev sat til middel så Kanal KBH lige kunne gå igennem, når antennen blev rettet mod Gladsaxe. Efter at have fundet den nøjagtige retning til Gladsaxe, blev antennen drejet 12 ° mere mod Malmø. Forstærkningen blev skruet op til næsten max. Wupti! så kom der billeder på alle kanaler. Se resultatet nedenfor. Jeg skal lige have en snak med TRIAX.

Det fik jeg så. Der kunne være flere årsager forbundet med mit problem. Uheldige kabellængder mellem de to antenner UNIX 52 og UNIX 100 så bredbåndsforstærkeren kan give signalforskydning (ekko), som nogle DVB-T modtager er mere følsomme over for. Forstærkningen på begge indgange kan også været drejet for meget op. Nu har jeg købt en ny fladskærm (Sony KDL-40W5500), monteret begge antenner i forstærkeren, rettet de to antenner ind efter Hove og Malmö, indstillet forstærkeren til et passende niveau og det hele "funker" perfekt.


I Køge Bugt området er den nærmeste sender for danske kanaler Hove senderen, der sender med en effekt på 50 kW og med vandret polaritet. De Danske TV programmer i HD (MPEG4) sendes i MUX2 på kanal 51 (714 MHz). Det er DR Update, Folketinget, DR Ramasjang, DR K og DR HD. MUX1 på kanal 53 (730 MHz) sender indtil 2012 i MPEG2. I "gamle dage" eller også kaldet "analogtidsalderen", skulle hvert TV program have sin egen kanal og dermed sin egen frekvens. De fire programmer optog fire kanaler/sendefrekvenser. Nu sendes der med det digitale TV net, op til 6 programmer i én MUX på den samme kanal/frekvens. 8 programmer er også muligt. Altså i stedet for 4 analoge programmer, kan man nu få 24 digitale programmer eller op til 32 digitale programmer. Det giver en kæmpe udvidelse af programmer på de 49 TV kanaler (fra kanal 21 til kanal 69), som vi havde på det analoge net. På det digitale net kan vi så have 49 * 8 = 392 TV programmer. Kan du forestille dig, hvilken energi besparelse det giver, i stedet for at have 392 analogsender med hver 50 kW, kan man nu nøjes med 49 digitalsender. OK, det er lidt af en tilsnigelse, at regne på denne måde, men du forstår sikkert, hvad jeg mener. "Man" oplyser at energiforbruget i de digitale sender er en 1/10 af, hvad der blev brugt i de analoge sender.

Frekvens-oversigt og MUX-fordeling på hovedsendemasterne pr. 26. oktober 2011

I Køge området har man mulighed for at modtage sit digitale TV signal fra to sendemaster - Vordingborg og Hove. Klik her og se dit område.

Alle gratis kanaler indtil den 11. januar 2012

* MUX 1 Vordingborg, kanal 58 (770 MHz). MPEG2 indtil 2012 TV Programmer: DR1, TV2 Lorry, Hovedstaden, DR2, DR Synstolkning, TV 2 Øst, Øst. TV2 Bornholm
  og Bornholm.

* MUX 2 Vordingborg, kanal 34 (578 MHz). Kun MPEG4 TV Programmer: DR Update, Folketinget, DR Ramasjang, DR K og DR HD.

* MUX 1 Hove, kanal 53 (730 MHz). MPEG2 indtil 2012 TV Programmer: DR1, TV2 Lorry, Hovedstaden, DR2, DR Synstolkning, TV 2 Øst, Øst. TV2 Bornholm
  og Bornholm.

* MUX 2 Hove, kanal 51 (714 MHz). Kun MPEG4 TV Programmer: DR Update, Folketinget, DR Ramasjang, DR K og DR HD.

Alle betalings kanaler til Boxer

* MUX 3 Vordingborg, kanal 42 (642 MHz). Kun MPEG4 TV Programmer: CNN, Canal 9, Animal Planet, TLC, Discovery Science, Disney Channel, Sisney XD,
  Travel Channel, History Channel og The Voice.

* MUX 4 Vordingborg, kanal 38 (610 MHz). Kun MPEG4 TV Programmer: Kanal 5, 6'eren, TV 2 News, TV 2 Film, Discovery, MTV, TV 2 Sport, TV 2 Charlie,
  TV 2 Zulu, og Kanal 4.

* MUX 5 Vordingborg, kanal 66 (834 MHz). Kun MPEG4 TV Programmer: Cartoon Network, Nickelodeon, VH-1, DK4, C+ First, C + Hits, Star!, TV 4 Malmø,
  TV 2 Norge og ARD.

* MUX 3 Hove, kanal 54 (738 MHz). Kun MPEG4 TV Programmer: CNN, Canal 9, Animal Planet, TLC, Discovery Science, Disney Channel, Disney XD,
  Travel Channel, History Channel og The Voice.

* MUX 4 Hove, kanal 31 (554 MHz). Kun MPEG4 TV Programmer: Kanal 5, 6'eren, TV 2 News, TV 2 Film, Discovery, MTV, TV 2 Sport, TV 2 Charlie, TV 2 Zulu,
  og Kanal 4.

* MUX 5 Hove, kanal 60 (786 MHz). Kun MPEG4 TV Programmer: Cartoon Network, Nickelodeon, VH-1, DK4, C+ First, C + Hits, Star!, TV 4 Malmø,
  TV 2 Norge og ARD.

Alle Boxer's betalingskanaler er kun i MPEG4. Landsdækkende fra 1. oktober 2009. TV2 bliver en betalingskanal den 11. januar 2012. TV programmer i Boxer's program pakker er: TV2 - TV2 News - TV2 Charlie - TV2 Zulu - TV2 Film - Kanal 5 - dk4 - Kanal 4 - 6'eren - Canals9 - Discovery channel - Disney Channel - MTV - CNN - TV2 Sport - Animal Planet - Cartoon Network - Nickelodeon - Disney XD - The Voice - Vh1 - Discovery Science - TLC - History - Travel Channel - Star! - Canal + First - Canal + Hits - TV4 Sverige - TV2 Norge - ARD.

* MUX 6: Drives af Boxer.

* MUX 7 og MUX 8: Oversigt over radiofrekvenser for de to landsdækkende sendenet.

* MUX København (DVB-T), kanal 35 (586 MHz) TV Programmer: Kanal KBH MPEG4, G-TV Gaming TV, Kanal KBH MPEG2, France 24 og Familie. Signalet er
  til tider meget dårligt her i området.

* MUX København-2 (DVB-T2), kanal 67 (842 MHz) TV Programmer: Kanal KBH MPEG4 og xxxxxxxx. Signalet er til tider meget dårligt her i området.

Ovenfor nævnte kanaler og frekvens kan bruges i Køge området. Bemærk, at det kun er MUX 1 og MUX København, der sender med MPEG2 indtil 2012. De andre MUX'er sender med MPEG4. MPEG står for "Motion Picture Expert Group", og det er den arbejdsgruppe, der har udviklet den komprimerings standard, som benyttes til at sende digital lyd og video signaler ud i æteren. Alle der ikke fik købt TV med MPEG4, skal i 2012 købe en omsætter til TV'et.

En DVB-T MUX med flg. profil (64-QAM, 2k mode, coding rate 2/3, guard interval 1/32) er i stand til at behandle 24 Mbit/sec. Et TV program i det nuværende MPEG2 format fylder ca. 5 Mbit/sec. Derfor kan der sendes 4 TV programmer på denne MUX. Et TV program i den kommende MPEG4 format fylder ca. 2 Mbit/sec. Derfor kan der sendes 10 TV programmer i denne MUX. Her taler vi så ikke om HDTV.

En DVB-T2 MUX med flg. profil (256-QAM, 32k mode, coding rate 3/5, guard interval 1/128) er i stand til at behandle 35 Mbit/sec. Derfor går "man" i 2012 over til "Digital Video Broadcasting Second Generation Terrestrial" = DVB-T2, da gevinsten for dataoverførelser er 46%.

HDTV fylder ca. 5 Mbit/sec i MPEG4 format. Det er grunden til at man overgår til dette format i fremtiden, så alle kan få glæde af deres ny-indkøbte fladskærm. En fladskærm mærket HD-Ready skal kunne klare mindst 720 vandrette liniers opløsning i en skærmformat 16:9. En fladskærm mærket Full HD-Ready skal kunne klare mindst 1080 vandrette liniers opløsning i en skærmformat 16:9.

DVB-T Digital Video Broadcast-Terrestrisk || DVB-S Digital Video Broadcast-Satellite || DVB-C Digital Video Broadcast-Cable


De sidste informationer over den digitale Kanal København har jeg nu fået. Den sendes på Kanal Københavns egen MUXKBH kanal 35 (586 MHz) i MPEG2. Senderen sidder på toppen af TDC's Telefonhus på Borups Allé og sender med en effekt på 2 kW med vertikal polaritet. Der er vist nok sket en ændring siden da? Tjek selv efter, da jeg mener at kanalen flytter til kanal 67 (842 MHz), når den nye antenne kommer op.

Er du forvirret over begreberne programmer, kanaler og frekvenser, så læs her:

Der findes i det digitale TV net 49 kanaler med hver sin frekvens. Kanal 21 med den laveste frekvens på 474 MHz og kanal 69 med den højeste frekvens på 858 MHz. Fra den laveste kanal til den næste kanal o.s.v. er der et spring på 8 MHz. Det giver en kanalbåndbredde på 8 MHz mellem alle kanaler. På en MUX kanal f.eks. nr. 51 kan der sendes op til 8 digitale TV programmer. Der sendes i øjeblikket 4 programmer: DR1, DR2, TV2 Lorry og et tegnsprogsprogram. Der er planlagt 5 nye MUX kanaler, hvoraf én er gratis og resten bliver ren betalingskanaler. Det er vedtaget at sende 8 digitale TV programmer på én MUX fra 2012. Derfor skal dit digitale TV være med DVB-T2 tuner og MPEG4 komprimerings system og naturligvis med slot for kortlæser til de kommende betalings programmer fra Boxer.

Danmark sender indtil den 1. november 2009 både analog TV og digital TV (DR2 kun digital TV). Derfor et godt råd til nye fladskærms køber med egen antenne. Køb kun en fladskærm med indbygget digital TV tuner af typen DVB-T2. Er du pensionist og har planer om at flytte i ældrebolig med kabel TV, skal din tuner være med DVB-T2/DVB-C2. "T" står for Terrestrisk = jordbaserede antenner "C" står cable TV. "2" tallet står for anden generation - se ovenfor. Fladskærmen skal også være med MPEG4 komprimerings system. Den nye standard DVB-T2 og MPEG4 komprimerings system forventes taget i brug i år 2012. Så vær opmærksom på det, hvis den skal bruges efter 2012. Læs mere om Digital TV. Se dig for, når du går på udsalg i januar efter billige fladskærme. De "gamle" skal sælges ud inden de nye kommer på markedet i efteråret 2008/foråret 2009. I efteråret 2009 kommer de nye fladskærme med DVB-T2 tuner.

Efterskrift: Det Svenske firma Boxer er valgt til "Gatekeeper" af alle betalings TV kanaler på det jordbaserede (terrestriske) antennenet. Derfor skal dit udstyr være "Boxer-Godkendt", hvis du vil se disse kanaler. Udstyret kommer først i handlen til Jul 2008.

Skal du se gratis TV efter 2012 med din jordbaserede (terrestriske) antenne, skal du have følgende udstyr:

Digital TV med DVB-T2 tuner og MPEG4 komprimerings system.

Skal du se gratis TV og betalings TV efter 2012 med din jordbaserede (terrestriske) antenne, skal du have følgende udstyr:

Boxer-godkendt digital TV med DVB-T2 tuner og MPEG4 komprimerings system med slot for kortlæser.

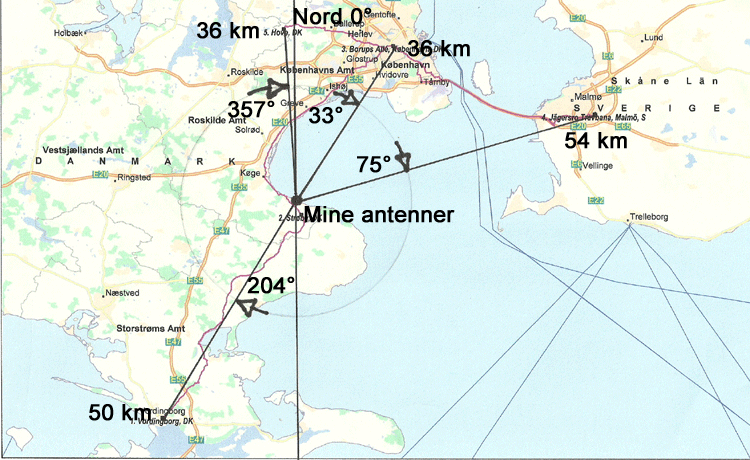

Du kan beregne antennevinklen på din bopæl mellem Danmarks antennen og Sveriges antennen her. Gå ind på Teracom og læs mere om de Svenske Digitale TV kanaler. Se også: Idenyt

Kanal informationer

Billederne herunder viser de tekniske data efter den 1. november 2009, hvor vi gik over til digital TV. Det er fra Køge området, og der er brugt to antenner. En Triax UNIX 100 antenne til Sverige og en Triax UNIX 52 antenne til Danmark. Antennerne er monteret direkte til en Triax MFA 308 antenneforstærker. Sveriges antennen er rettet mod Malmø senderen (8 KW), og Danmarks antennen er rettet mod Hove senderen (50 KW). Du kan finde dækning af de Danske sendemaster i dit område på DigitaltTV.

DR1 Kanal 53 (730 MHz) MUX 1 Hove

DR1 Kanal 53 (730 MHz) MUX 1 Hove
Høj signalstyrke 95 % og høj signalkvalitet 92 %

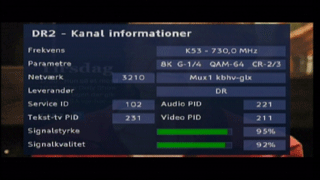

DR2 Kanal 53 (730 MHz) MUX 1 Hove

DR2 Kanal 53 (730 MHz) MUX 1 Hove
Høj signalstyrke 95 % og høj signalkvalitet 92 %

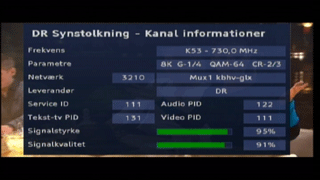

DR Synstolkning Kanal 53 (730 MHz) MUX 1 Hove

DR Synstolkning Kanal 53 (730 MHz) MUX 1 Hove
Høj signalstyrke 95 % og høj signalkvalitet 91 %

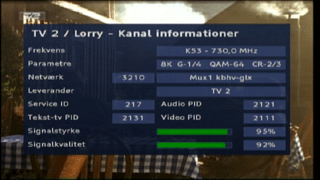

TV 2 Lorry Kanal 53 (730 MHz) MUX 1 Hove

TV 2 Lorry Kanal 53 (730 MHz) MUX 1 Hove
Høj signalstyrke 95 % og høj signalkvalitet 92 %

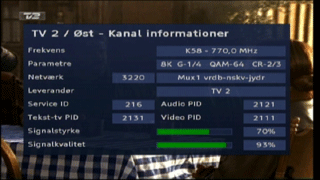

TV 2 Øst Kanal 58 (770 MHz) MUX 1 Vordingborg

TV 2 Øst Kanal 58 (770 MHz) MUX 1 Vordingborg
Høj signalstyrke 70 % og høj signalkvalitet 93 %

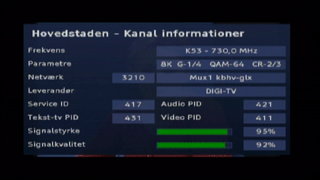

Hovedstaden Kanal 53 (730 MHz) MUX 1 Hove

Hovedstaden Kanal 53 (730 MHz) MUX 1 Hove
Høj signalstyrke 95 % og høj signalkvalitet 92 %

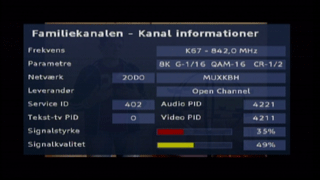

Familiekanalen Kanal 67 (842 MHz) MUX KBH

Familiekanalen Kanal 67 (842 MHz) MUX KBH
Lav signalstyrke 35 % og middel signalkvalitet 49 %

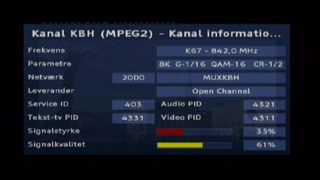

Kanal København Kanal 67 (842 MHz) MUX KBH

Kanal København Kanal 67 (842 MHz) MUX KBH
Lav signalstyrke 35 % og middel signalkvalitet 61 %

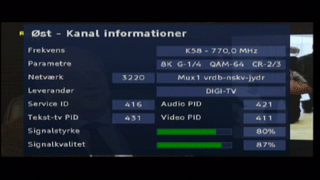

Øst Kanal 58 (770 MHz) MUX 1 Vordingborg

Øst Kanal 58 (770 MHz) MUX 1 Vordingborg
Høj signalstyrke 80 % og høj signalkvalitet 87 %

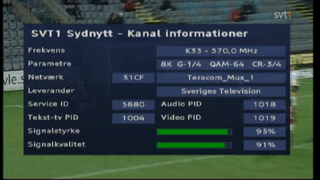

SVT1 SydNytt Kanal 33 (570 MHz) MUX 1 Teracom

SVT1 SydNytt Kanal 33 (570 MHz) MUX 1 Teracom
Høj signalstyrke 95 % og høj signalkvalitet 91 %

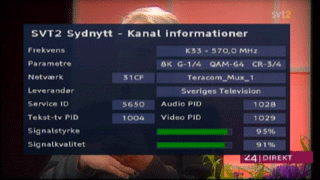

SVT2 SydNytt Kanal 33 (570 MHz) MUX 1 Teracom

SVT2 SydNytt Kanal 33 (570 MHz) MUX 1 Teracom
Høj signalstyrke 95 % og høj signalkvalitet 91 %

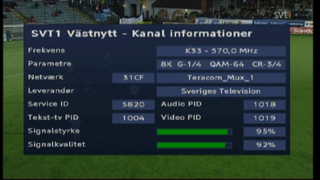

SVT1 VästNytt Kanal 33 (570 MHz) MUX 1 Teracom

SVT1 VästNytt Kanal 33 (570 MHz) MUX 1 Teracom
Høj signalstyrke 95 % og høj signalkvalitet 92 %

SVT2 VästNytt Kanal 33 (570 MHz) MUX 1 Teracom

SVT2 VästNytt Kanal 33 (570 MHz) MUX 1 Teracom
Høj signalstyrke 95 % og høj signalkvalitet 91 %

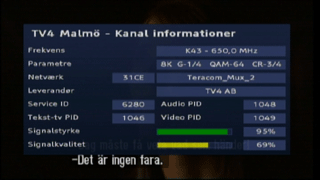

TV4 Malmö Kanal 43 (650 MHz) MUX 2 Teracom

TV4 Malmö Kanal 43 (650 MHz) MUX 2 Teracom
Høj signalstyrke 95 % og middel signalkvalitet 69 %

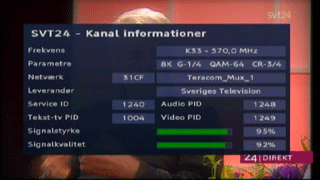

SVT24 Kanal 33 (570 MHz) MUX 1 Teracom

SVT24 Kanal 33 (570 MHz) MUX 1 Teracom
Høj signalstyrke 95 % og høj signalkvalitet 92 %

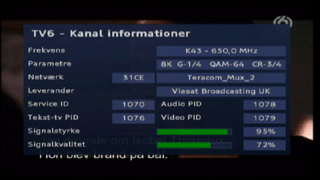

TV6 Kanal 43 (650 MHz) MUX 2 Teracom

TV6 Kanal 43 (650 MHz) MUX 2 Teracom
Høj signalstyrke 95 % og høj signalkvalitet 72 %

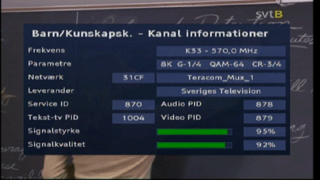

Barn/Kunskapsk Kanal 33 (570 MHz) MUX 1 Teracom

Barn/Kunskapsk Kanal 33 (570 MHz) MUX 1 Teracom
Høj signalstyrke 95 % og høj signalkvalitet 92 %

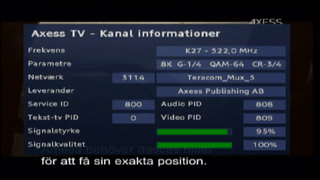

Axess TV Kanal 27 (522 MHz) MUX 5 Teracom

Axess TV Kanal 27 (522 MHz) MUX 5 Teracom
Høj signalstyrke 95 % og høj signalkvalitet 100 %

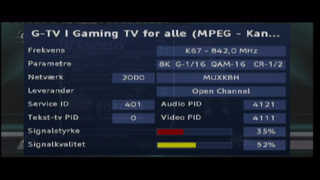

G-TV Kanal 67 (842 MHz) MUX KBH

G-TV  Kanal 67 (842 MHz) MUX KBH
Lav signalstyrke 35 % og middel signalkvalitet 52 %

Bemærkninger:

På billederne ovenfor kan man foruden signalstyrke og signalkvalitet også se de respektive kanaler med tilhørende frekvenser, netværks navn for den ansvarlige kanal distributør og den ansvarlige program leverandør. Alle kanaler er MPEG2 indtil 2012. De nye kanaler fra DR i MPEG4 format kan min Philips Settop Box DTR/200/14 ikke modtage.

Signalstyrke også kaldet elektrisk feltstyrke (Ef = spænding/feltlinielængde) er et mål for den spænding der findes i en given afstand fra senderen. Feltstyrken måles i mV/m (millivolt per meter) eller µV/m (microvolt per meter). En DVB-T tuner kræver omkring 200 µV (45 dBµV) til 500 µV (55 dBµV) (ref. = 1 µV = 1 micro volt) for et fejlfrit billede. En god retningsantenne giver i sig selv en forstærkning af signalerne på omkring 17 dB = decibel, som er et logaritmisk mål, nemlig 20 gange logaritmen til forholdet mellem to spændinger V1:V2. Har du en feltstyrke i dit område på 30 µV og en antenne som ovenfor med 17 dB forstærkning, vil du have på antenneklemmerne en spænding på 210 µV. 17 dB er også = 7 gange forstærkning (20*log(7) = 17 dB). Se min dB kalkulator. Er din indikator på digital boxen i det grønne område og holder den sig stabil, vil dit antennesignal være tilstrækkeligt for et godt billede.

Signalkvalitet er en "ny størrelse", som vi er blevet mere opmærksomme på, efter vi har fået digital TV. Skal jeg sige det kort, hvad det betyder, må det blive: Signalkvaliteten er forholdet mellem det signal, som vi modtager, og det signal som udsendes gange 100 målt i procent. Blev du klogere af det? Data modtaget/Data sendt * 100 = 100 %. Modtages samme mængde data som udsendes er signalkvaliteten 100 %.

Flere parametre har indflydelse på signalkvaliteten. Der findes de ydre forhold, som findes i luftvejen fra sendeantennen til modtagerantennen. De indre forhold, som findes i sendeudstyret og modtageren.

De ydre forhold er atmosfæriske forstyrrelser, højtryk, et kompakt regnvejr, elektromagnetisk stråling, nordlys, tordenvejr, højhuse i jernbeton, dårligt afskærmet motorer, gnister fra tændrør og glimtænder i neonrør, fly der kommer ind i sigtelinjen mellem sender og modtager. Jeg påstår ikke at have fået alt med her, men det var et godt bud.

De indre forhold kan være Carrier-to-Noise Ratio (CNR), som er defineret som forskellen, i dB, mellem amplituden for et RF (Radio Frequency) signal og amplituden af støjen i det på gældende RF signal. Med de rette måleinstrumenter kan de to størrelser "C"  og  "N" måles. Måles "C" til 25 dBmV og "N" til -15 dBmV fås CNR til 40 dB. Der er sat min. værdier for CNR upstream på 25 dB og CNR downstream på 35 dB.

En anden størrelse er Bit Error Ratio (BER), som er defineret som forholdet mellem ukorrekte modtagne bits og antal totale sendte bits i en specificeret tidsperiode. En bit er et binært tal enten 0 eller 1. F.eks. 10010111 som er otte bits langt = 1 Byte. Mennesket er født med 10 finger, derfor har vi 10 tals systemet. Var mennesket født med 2 tommelfinger, ville vi have haft det binære tal system.

I et moderne digital TV er der indbygget to "Error Correction" enheder, som med et moderat antennesignal kan gengive et godt billede på skærmen. Se ovenfor under signalstyrke. Den første enheden er opkaldt efter ophavsmanden Dr. Andrew J. Viterbi. I mit nye Sony TV kan man aflæse de to værdier som: Pre viterbi 4.00-3 og Post viterbi 4.00-6. Pre betyder før, og det er målingen før første fejlrettelse. Post betyder efter, og det er målingen efter første fejlrettelse. De to nævnte værdier angiver en Pre fejl på 4 bit for hver 1000 modtaget bit, og en Post fejl på 4 bit for hver 1.000.000 rettet bit. Yderligere kommer der en "Red Solomon Corrector", som giver en "Second Error Correction" og dermed et "Error Free" billede på fladskærmen.

Hvis et antenneanlæg ikke fungerer tilfredsstillende, kan det skyldes fejl ved planlægningen eller montagefejl. Planlæg korrekt placering og dimensioneringen af antenneanlæg fra start, det giver den bedste og billigste løsning i længden. Vær omhyggelig med montagen, så der ikke opstår kortslutninger eller løse forbindelser. Brug de bedste 75 Ohm højkvalitets trippelskærmet 7 mm koaxialkabler med solid, forsølvet inderleder. Kablet er også godkendt til nedgravning og kan modstå alt slags vejr. I modsat fald vil de med tiden trække vand ind i isolationslaget mellem skærm og inderleder, så signalet "drukner", og der bliver sort skærm.

Der findes flere faktorer, som kan påvirke signalkvaliteten, men jeg har ikke flere konkrete oplysninger, så jeg slutter her. Men du kan regne med en fejlfri modtagelse og dermed et godt billede, hvis din indikator er over 70 % og ellers er stabil i det grønne område. Samt et signalniveau mellem 35 dBµV og 65dBµV. Hvilket er mellem 56 µV og 1778 µV i reelle tal, med en ref. værdi på 1 µV.

MUX (multiplexer) er en enhed, der sørger for, at flere data kilder (TV programmer) bliver samlet til én enkelt kanal og udsendt på én og samme frekvens. MUX'en er derfor på sendesiden.

DEMUX (demultiplexer) er en enhed, der sørger for, at udvælge én af flere data kilder (TV programmer) og sende det udvalgte program videre til din skærm. DEMUX'en er derfor i din Digital Box eller i dit Digital TV.

Princip skitse over MUX og DEMUX

Hvad er MUX og DEMUX
Den grundlæggende funktion for en multiplexer er, at den samler mange inputs til én enkelt output data strøm. På modtagerens side søger en demultiplexer for at splitte data strømmen op i de oprindelige signaler. I øjeblikket "pakkes" 4 digitale TV signaler i en MUX med komprimeringen MPEG2 og 8 digitale TV signaler i en MUX med komprimeringen MPEG4. Fra 2012 vil der kun sendes med komprimering MPEG4 og hver MUX vil sansynligvis "pakkes" med 10 digitale TV signaler. Der sendes på 5 MUXér i øjeblikket. MUX 1 er de gratis kanaler fra DR og TV2, sendes i MPEG2 til 2012. MUX 2 er DR Update, de nye gratis kanaler fra DR og Folketings-TV m.m, sendes i MPEG4 fra 1. novenber 2009. MUX 3, 4 og 5 vil indeholde de nye betalingskanaler fra Boxer, sendes i MPEG4 fra 1. novenber 2009.

Slut for terrestriske antenner


For parabol antenner se denne side:
Satellite Signals

De fleste digital boxe giver én mulighed for at frembringe et billede med tekniske informationer over den valgte kanal. Gå ind i "Menu". Find Icon "I" Tekniske Informationer. Tast "OK". Bjælken med "Kanal informationer" kommer frem. Tast "OK" og billedet t.v. kommer op over den valgte kanal. Nederst kan man læse signalstyrken og signalkvaliteten i %. Så længe bjælken er grøn for begge, modtager man et kvalitets billede. Bliver bjælken gul for begge, kommer man ind i et kritisk område, som kan give mosaik i billedet. Bliver bjælken rød for begge, kommer der udfald og det giver blå eller sort skærm.

Dette billede kan man bruge til at indstille sin antenne efter. Søg den retning, hvor max. signalstyrke og max. signalkvalitet opnås. Hvis en antenneforstærker er tilsluttet, så skru ned for forstærkningen, til der vises omkring 50 % til 75 % signalstyrke. Det giver en mere følsom indstilling af antennen til max. signalstyrke. Når max. signalstyrke er fundet, har man den korrekte retning af antennen. Herefter kan der skrues op for antenneforstærkningen. Skru dog ikke mere op end nødvendigt, da det kan give overstyring med et dårligt billede til følge. Husk, at antenneforstærkeren forstærker både TV signalet og den støj, der kommer ind på antennen. Derfor hjælper en antenneforstærker ikke meget på en dårlig antenne. Men er god for kompensation af tab i lange kabler, og tilslutning af flere TV.

Det er ikke en reklame, men jeg vil fortælle om et godt køb, som jeg gjorde i december 2007, efter at have ledt mange steder efter en fladskærm til soveværelset. På nettet opsøgte jeg alle tekniske specificationer og priser på 32" fladskærme. Mit valg blev en Sony KDL-32U3000 til en pris på nettet 6.840,00 kr. Men ved et tilfælde fandt jeg samme fladskærm i Bilka på tilbud til 5.499,00 kr. Har alt, hvad man har brug for p.t. Her i januar 2008 har Føtex fladskærmen på tilbud til 4.999,00 kr. Bilka kom naturligvis ugen efter med samme pris. Modellen er udgået, da den kun har MPEG2 komprimering.

Billederne t.v. er fra en Philips Digital Box DTR 200/14 tilsluttet min PC. Men du kan gøre den samme øvelse med Sony fladskærmen. Ind i "Menu", "Indstillinger", "Opsætning", "Digital Opsætning", "Teknisk Opsætning" og "Systemoplysninger", her kommer bjælken med signalniveau frem, og viser grøn ved høj signal.

Her i september 2009 lige inden overgang til "KUN" digital TV, har jeg købt en fladskærm til stuen. Valget faldt igen på en Sony KDL-40W5500 til 7.200,00 kr. på nettet.

Jeg kommer her med en beskrivelse af, hvordan man kan lave sin egen feltstyrkemåler

Måske er ordet "feltstyrkemåler" ikke helt korrekt eftersom feltstyrken måles i volt per meter. Min "feltstyrkemåler" angiver signalstyrke i % og signalkvalitet i %, som et TV apparat behøver (næsten 100 %) for fejlfrit billedgengivelse. Men ikke desto mindre kan antennen indstilles korrekt efter disse målinger.

Jeg har brugt to aflagte elektronik enheder og sat dem sammen til en enhed, som ses på billedet til højre herfor. Den digitale terrestrial receiver er en Philips DTR 210/12, som blev overflødig, da vi fik nyt TV.

TV'et brugt her er et gammelt 5,5" sort/hvid analogt TV af typen United UTV 8002R, som er batteridrevet 12 V og blev brugt på campingture. Har indgang for en 12 V netadapter. Jeg tror jeg gav 198,00 kr. for det i Netto i sin tid. Et måleapparat til 550,00 kr. med lidt snilde.

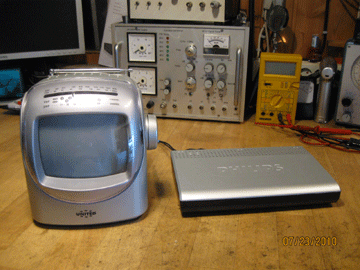

Hjemmegjort feltstyrkemåler

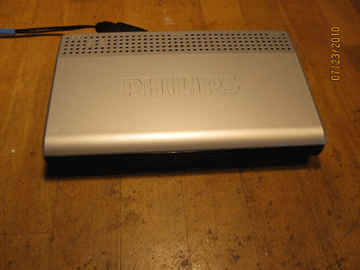

Philips Set Top Box DTR 210/12


Philips DTR210/12 DVB-kanalvælger til digitaltv

I princippet kan der bruges enhver DVB-T enhed, som har SCART udgang til TV, MEN for at få vist signalstyrke og signalkvalitet skal der i menuen findes en indgang til "Kanal Informationer". Philips boksen her er et godt eksempel på, hvor mange informationer man kan få. Se billedet nedenfor.

Køb et 1,5 meter SCART kabel til 15,00 kr. hos H.N. og klip det ene stik af. Men inden du gør det, skal du lige finde ledningerne på det SCART stik som bibeholdes til Audio ud pin 1 og Video ud pin 19 samt de tilhørende skærmledninger pin 4 og pin 17. Fælles skærm er pin 21 og alle skærmledninger forbindes sammen og til et fælles punkt i TV'et. Mere herom senere. SCART stikket forbindes til Set Top Box TV udgang. DTR210/12 har en 12 V netadapter, men den kan ikke give strøm nok til begge enheder.

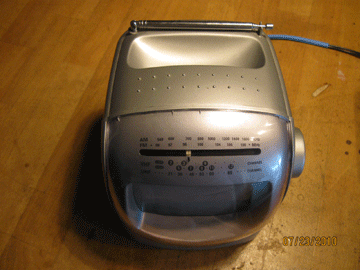

TV United UTV 8002R 5,5" B/W

TV'et skilles ad ved at fjerne de tre knapper: Kanalvælger (den store runde) og de to omskifter på siden. Træk dem forsigtig ud. Under kanalvælgerknappen sidder en skrue, der fjernes. I batteriboksen sidder der to skruer, som fjernes. I håndgrebet foroven sidder der to skruer, som fjernes. Nu kan bagstykket forsigtigt fjernes. Bemærk de tre ledninger (rød, sort og hvid), som går til bagstykket.

Printkortet kan nu tages forsigtigt ud af sine glideskinner, så man kan komme til printbanerne på bagsiden. Vær meget forsigtig, så billedrøret ikke bliver beskadiget. Lokaliser IC D2915CP med 28 pin. Find pin 5 der er video ud og pin 11 der er audio ud. Printbanerne ved pin 5 og ved pin 11 skæres over tæt på IC'en så forbindelsen afbrydes fra IC'en til det videre kredsløb. Nu forbindes ledningen video ud pin 19 fra SCART stikket til det videre kredsløb fra pin 5 og ledningen audio ud pin 1 fra SCART stikket til det videre kredsløb fra pin 11. Alle skærmledningerne forbindes til et fælles stelpunkt under IC'en. PIN 21 har forbindelse til stel. IC D2915CP er nu afskåret fra at sende video og audio til TV'et, signalerne kommer nu fra DTR210/12. Det er muligt at bore et hul i bagstykket, så kablet kan komme ud nederst i bagstykket. Men husk så lige at føre kablet igennem inden du begynder at lodde det på printkortet.


TV United UTV 8002R 5,5

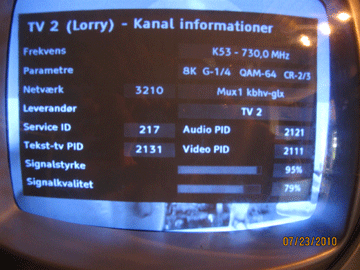

TV2 Lorry Kanal information
TV2 Lorry Kanal information


TV2 Øst Kanal information
TV2 Øst Kanal information


Her vises TV2 Lorry på MUX 1, kanal 53, 730 MHz fra Hove senderen. Hove sender med 50 KW og vandret polarisation. Masten er 311 meter høj og landskabet er ca. 20 meter o.h. Signalstyrken viser 95 %, hvilket er normalt på min antenne og signalkvaliteten viser 79 %, hvilket er lidt under normalen på 85 %.

Jeg har sat en antenne mere op, så jeg kan se TV2 Øst og Øst fra Vordingborg senderen på MUX 1, kanal 58, 770 MHz. Det kan give nogle problemer med at føre tre antenner ind i en antenneforstærker med to UHF indgange og en VHF indgang til FM båndet.  Men det kan løses.  Billede underst viser signalstyrke på 80 % og signalkvalitet på 86 %.

Jeg har anvendt 2 Triax UHF antenner Unix 52 element med 14 dB gain til Hove/Kanal KBH og Vordingborg, 1 Triax UHF antenne Unix 100 element med 17 dB gain til Malmö/Jägersro. En Triax transformatorkoblet mastefilter MFC 105 med 4 dB dæmpning til de to Unix 52 antenner. En Triax antenneforstærker MFA 308 med 1 UHF indgang 12 til 22 dB gain for DK, 1 UHF indgang 22 til 28 gain for SE og 1 VHF indgang 10 til 20 dB gain for FM. Hertil skal anvendes en strømforsyning. Jeg havde fra før en Triax PSU P602-100 med 4 dB dæmpning, som kan genbruges. Den har to udgange, som jeg benytter til et to-strengs system i huset: Stuen - Kontoret og Værkstedet - Soveværelset. Der bruges hertil to Triax TD 260D afslutningsdåser 1,0 dB dæmpning og to Triax TD 263D sløjfedåser 4,5 dB dæmpning. Jeg har brugt 7 mm Coax Jordkabel af bedste kvalitet med 1,13 mm kobber leder med flettet skærm og folie skærm. Kablet har i UHF båndet en dæmpning på under 2 dB per 10 meter.

Unix 100 antennen sidder øverst med 75 grader. 1,5 meter under sidder begge Unix 52 antenner Hove/Kanal KBH med 33 grader og Vordingborg med 204 grader. Jeg har valgt at vende Hove/Kanal KBH antennen direkte mod MUX København, kanal 35, 586 MHz på TDC's Telefonhus på Borups Allé. De vender så i hver sin retning, se billedet øverst oppe.

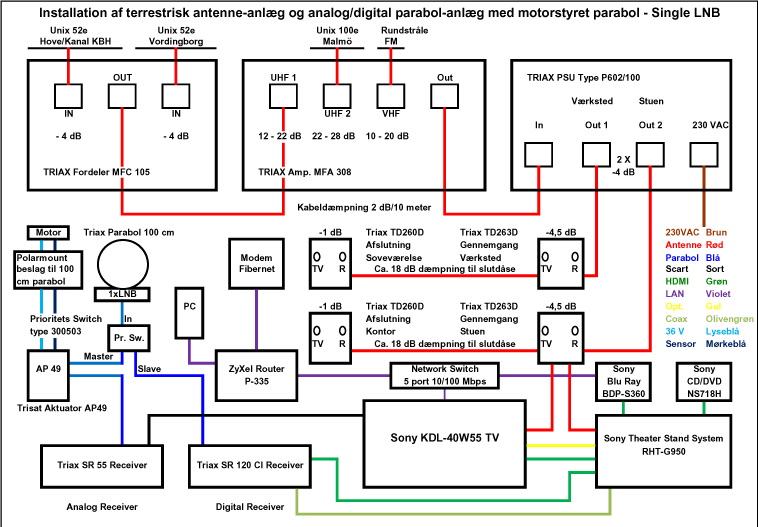

Blokdiagram over terreatrisk antenne-anlæg og
parabol-anlæg med Single og Dual LNB
Blokdiagram over terreatrisk antenne-anlæg og parabol-anlæg med Single og Dual LNB

Beskrivelse af et analog og digital Parabol-anlæg med motorstyret parabol for single LNB og dual LNB

Inden du selv begynder på at installere et parabol anlæg, kan du med stor fordel gå ind på disse websteder Satellite Signals og Digital TV og læse om satellite positioner, latitude, longitude og alle andre tekniske forklaringer, som har indflydelse på god modtagerforhold. Astra TV Information.

Beskrivelsen tager udgangspunkt i bestående udstyr fra analogtiden og nyindkøbte digitale enheder.
